Реферат та презентація на тему: "Складові проектора"
Використана література
Пульт дистанційного управління призначений для управління мультимедійним проектором (рис. 8) і виконує такі функції:
– вмикає і вимикає проектор;
– вмикає і вимикає лазерну указку;
– вмикає вхід і вихід з меню;
– регулює яскравість, контрастність зображення;
– регулює збільшення зображення;
– регулює гучність;
– забезпечує управління комп’ютером, який під’єднаний до проектора;
– керує сигналом, який надходить від проектора до комп’ютера;
Рис. 8. Пульт дистанційного керування
Позначення найменування та функцій органів керування пульта дистанційного керування
4.
Підключивши проектор до комп'ютера зі встановленою операційною системою Windows за допомогою кабелю USB, можна проеціювати зображення з комп'ютера на екран. Ця функція називається Дисплей USB. Для виводу зображень з комп'ютера потрібно лише підключити його до проектора за допомогою кабелю USB.
Послідовність дій (рис.9)
5. Підключить USB- кабель, що входить до комплекту постачання. При виведенні звуку з гучномовця проектора підключіть аудіокабель до входу Аудіо (Audio)
style='orphans: auto;text-align:start;widows: 1;-webkit-text-stroke-width: 0px;
word-spacing:0px' name=graphics36 align=bottom border=0 v:shapes="_x0000_i1044">
Рис. 9. Підключення мультимедійного проектора за допомогою USB- кабелю
5.
Мультимедійні проектори використовуються в загальноосвітніх школах, професійно-технічних училищах, позашкільних навчальних закладах при викладанні всіх навчальних дисциплін і проведенні різних форм позакласної роботи для відтворення на екрані із звуковим супроводом різноманітних видів відеоінформації. До них можна віднести такі:
1. Навчальні кінофільми, записані на кінострічку. За допомогою кінопроектора, відеокамери і телевізора відеоінформація подається на мультимедійний проектор, а звідти – на екран.
2. Навчальні кінофільми, записані на відеомагнітну стрічку, оптичний диск (відеоформату), жорсткий диск (вінчестер), флеш-диск. Кінофільми подаються на мультимедійний проектор за допомогою відеомагнітофона, DVD-плеєра і комп’ютера, а з нього демонструються на екрані.
3. Навчальні телевізійні фільми, які зняті за допомогою відеокамери і записані на відеомагнітну стрічку, оптичний диск (відеоформату), жорсткий диск (вінчестер), флеш-диск. Використовуючи відповідно відеомагнітофон, DVD-плеєр і комп’ютер, надсилаємо телеінформацію на мультимедійний проектор, а потім з нього на екран.
4. Навчальні телевізійні передачі безпосередньо з телевізора або записані на відеомагнітну стрічку, оптичний диск (відеоформату), жорсткий диск (вінчестер), флеш-диск. Як і при демонструванні телевізійних фільмів, відеоінформація надходить з телевізора, відеомагнітофона, DVD-плеєра, комп’ютера на мультимедійний проектор, а звідти – на екран.
5. Телевізійні передачі художнього, технічного, природничого, математичного, історичного, мовно-літературного, музичного, політичного та виховного напрямів і змісту, які йдуть у прямому ефірі або записані на відповідні носії інформації. Їх систематичний перегляд значно доповнить, розширить і поглибить знання, вміння і навички учнів, отримані в процесі навчальної діяльності, сприятиме національному вихованню і розвитку. Джерелами цих передач є телевізор, відеомагнітофон, DVD-плеєр, комп’ютер, відеокамера.
6. Прямі телевізійні передачі з місця подій та їх перегляд на великому екрані за допомогою мультимедійного проектора. До таких передач можна віднести такі:
– урочистості з нагоди державних свят, відзначення ювілейних дат;
– олімпійські ігри, першість світу, континентів, регіонів, держав, України з різних видів спорту;
– виступи мистецьких колективів, груп, індивідуальних виконавців, колективів художньої самодіяльності на концертах, конкурсах, змаганнях;
– дослідження та освоєння Всесвіту, небесних тіл, космічного простору, польоти космічних кораблів та апаратів;
– інтерв’ю з видатними вченими, політичними діячами, цікавими людьми;
– телевізійні репортажі з музеїв, виставок, конкурсів, змагань, презентацій, концертів, різних масових заходів.
Для отримання на великому екрані за допомогою мультимедійного проектора прямих телевізійних передач з місця подій використовують відеокамеру та телевізор.
При можливості прямі телевізійні передачі з місця подій можна записати на відеомагнітну стрічку, оптичний диск (відеоформату), жорсткий диск (вінчестер), флеш-диск, а потім через відеомагнітофон, DVD-плеєр і комп’ютер за допомогою мультимедійного проектора відтворити на екрані.
При викладанні загальноосвітніх і спеціальних навчальних дисциплін, ураховуючи їх зміст, у навчальний і позанавчальний час за допомогою мультимедійного проектора можна демонструвати на екрані відеоінформацію із звуковим супроводом. При цьому вона повинна бути записана на відповідні носії інформації. В окремих випадках її можна переглядати у прямому ефірі.
1. Прочитайте керівництво користувача
Дотримуйте інструкції з експлуатацій.
^
Цей пристрій дозволяється підключати тільки до такого типу джерела живлення, напруга якого не перевищує допустимого діапазону, вказаного на маркувальній табличці і шнурі живлення.
^
Забороняється дивитися в об'єктив під час роботи лампи. Яскраве світло, випромінюван лампою, може ушкодити органи зору.
4. Вентиляція
Отвори в корпусі пристрою призначені для вентиляції пристрою і забезпечують надійну його роботу та захист від перегріву. Забороняється закривати ці отвори, поміщаючи виріб на ліжко, диван, підстилку або аналогічну поверхню. Цей виріб забороняється розміщувати в закритому просторі, наприклад, книжковій шафі або на вбудованій полиці, якщо не забезпечена достатня вентиляція.
^
Цей виріб слід розташовувати оддалік джерел тепла, наприклад, радіаторів, опалювальних батарей, нагрівальних плит і інших пристроїв, які випромінюють тепло (зокрема підсилювачів).
6. Волога
Забороняється експлуатувати цей виріб поблизу джерел води і вологи.
7. Очищення
Перш ніж приступити до очищення виробу, від'єднайте його від розетки мережі живлення. Забороняється застосовувати рідкі й аерозольні миючі засоби. Для очищення слід застосовувати м'яку тканину.
^
Кабелі живлення слід прокладати в місцях, де на них неможливо буде наступити або передавити важкими предметами. Особливу увагу потрібно приділити вилкам, розеткам і місцям з'єднання кабелю живлення з пристроєм.
9. Перевантаження
Забороняється підключати надмірне навантаження до розеток мережі живлення; для зниження ризику ураження електричним струмом забороняється використовувати полярну вилку з подовжувальними шнурами, штепсельними або іншими розетками, за винятком тих, які оснащенні заземленням і в які контакти вилки можуть бути вставлені повністю, не допускаючи їх оголення. Інакше існує небезпека ураженням електричним струмом і виникнення пожежі.
Складові
проектора
План
Вступ
1. Будова мультимедійного проектора.
2.
5.
Вступ
Мультимедійний проектор – це сучасний проекційний апарат,
призначений для демонстрування на екрані із звуковим супроводом
відеоінформації, записаної на жорсткому комп’ютерному диску (вінчестері), на
оптичних дисках різних форматів, флеш-носіях, а також відеоінформації
безпосередньо з телевізора, цифрового фотоапарата, відеокамери,
відеомагнітофона, мобільного телефона, DVD-плеєра (рис.1).
Проекційні апарати, а саме оверхед-проектори, забезпечують на екрані лише нерухомі зображення без звукового супроводу і невисокої якості, що не сприяє глибокому засвоєнню учнями екранної інформації.
Значення мультимедійного проектора полягає в тому, що його використання дає можливість позбутися недоліків апаратів статичної проекції і значно розширити види носіїв зорової й звукової інформації. Мультимедійний проектор забезпечує на екрані зображення високої якості в затемненому і незатемненому приміщеннях. Він комутується з комп’ютерами, ноутбуками, відеомагнітофонами, DVD-плеєрами, телевізорами, інтерактивними дошками, цифровими фотоапаратами, мобільними телефонами, відеокамерами.
1.Будова мультимедійного проектора
Мультимедійний проектор складається з таких основних частин:
1. Корпус.
2. Лампа проектування.
3. Об’єктив.
4. Вентилятор.
5. Гучномовець.
6. Вбудований інтерфейс (меню).
7. Блок для перетворення електричних сигналів у відеосигнали.
8. Блок для перетворення електричних сигналів в електричні сигнали звукової частоти.
9. Підсилювач відеосигналів.
10.Підсилювач аудіосигналів.

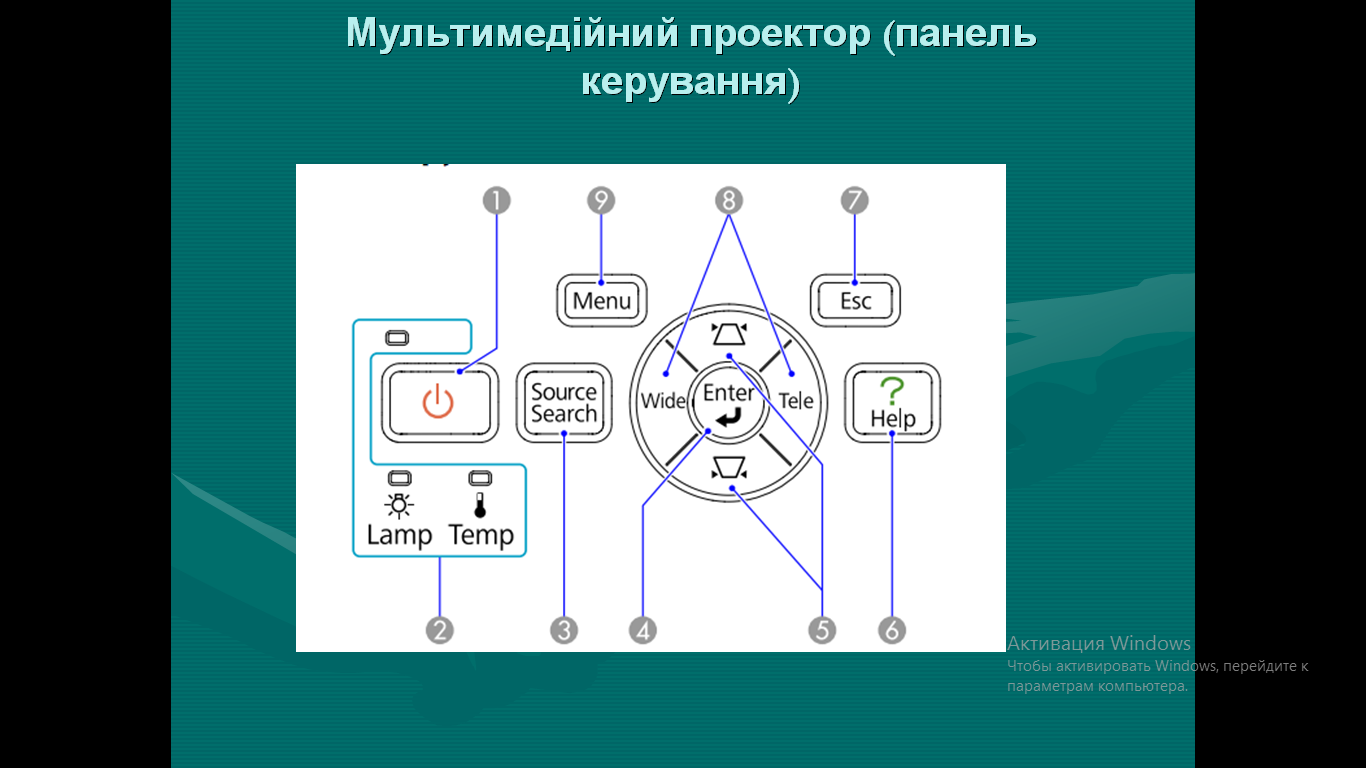

11. Органи управління на проекторі.
12. Гнізда для під’єднання джерел відео- та аудіоінформації.
13. Гнізда для під’єднання гучномовців, акумуляторів, до електричної мережі.
В основі мультимедійного проектора EPSON, що використовує технологію рідких кристалів 3LCD (Liquid Crystal Display), лежать три полісиліконові рідкокристалічні матриці просвітлювального типу на полісиліконовій основі, що виконують функції формування зображення. За принципом дії такі проектори нагадують звичайні діапроектори з тією різницею, що зображення, яке проектується на екран, формується при проходженні світлового потоку, створюваного лампою, не через слайд, а через рідкокристалічну панель. Світловий промінь від галогенової лампи спершу розкладається за допомогою системи спеціальних дзеркал на червону, зелену та блакитну складові, які проходять через відповідні рідкокристаличні матриці. Після цього три різноколірних промені знову складаються в один і направляються в об'єктив (рис. 2). При цьому кожна точка зображення є складанням трьох колірних компонентів RGB (Red, Green, Blue). Таким чином, на поляризуючій матриці для кожного кадру формується його синя, зелена або червона складова.
Рис 2. Схема проектора на полісиліконовій основі
1 – лампа з відбивачем, 2, 3, 4 – дихроїчні дзеркала-фільтри, які виділяють зі світлового потоку червоні, зелені та сині промені, 5,6,7 – рідкокристалічні матриці, 8,9,10 – кольорозмішувальний призматичний блок, 1 – проекційний об'єктив.
Важливою перевагою проекційної технології 3LCD є відносно висока точність передачі кольорів у рамках того діапазону, який взагалі може забезпечити технологія рідких кристалів. Ця точність гарантується завдяки окремій обробці трьох колірних компонентів.
Недоліками технології 3LCD є ті обмеження, які існують у рідкокристалічних матриць, а саме: ефект пам'яті, що виникає при тривалому відображенні статичного зображення, вузькі межі перенесення кольорів. До недоліків ще відноситься необхідність використання більш потужних ламп, що пов'язано з просвітлювальним типом матриць, і, відповідно, серйозніших систем охолоджування, а також наявність міжпіксельної сітки на екрані.
Основні показники якості зображення за допомогою мультимедійного проектору на екрані є:
1.Світловий потік.
2.Яскравість зображення.
3.Контрастність зображення.
4.Чіткість зображення.
5. Рівномірність освітлення
6. Роздільна здатність
7. Розміри зображення на екрані.
1. Світловий потік характеризує потужність світлового випромінювання проектора, вимірюється в люменах (лм) і залежить від потужності проекційної лампи й оптики проектора.
Світловий потік мультимедійних проекторів вимірюють в ANSI лм. Цей параметр був введений в 1982 році Американським Інститутом Національних Стандартів (ANSI) як одиниця, що характеризує середню величину світлового потоку проектора по дев'яти зонах, рівномірно розподілених за площею екрана певного розміру. Світловий потік проекторів сьогодні досягає 30 000 ANSI лм. Для приблизної оцінки необхідної потужності світлового потоку проектора можна скористатися такою емпіричною формулою: Ф = S*k, де Ф – світловий потік в ANSI, лм, S - площа екрану в кв.м, k - коефіцієнт, величина якого залежить від рівня освітленості приміщення. Для незатемнених приміщень цей коефіцієнт знаходиться в межах 500-800, для затемнених – 200-350. При цьому треба враховувати, що реальний світловий потік будь-якого проектора, як правило, на 10-20% менший за паспортний. Знаючи величину світлового потоку, ми можемо визначити, потрібне повне затемнення, напівзатемнення чи зовсім без нього. Наприклад, при світловому потоці проектора 350 лм. якість зображення в класній кімнаті буде достатньою при напівзатемненні.
2. Яскравість зображення характеризує суб’єктивне сприймання сили світла освітленого екрану. Вона залежить від світлового потоку і поверхні екрана. Яскравість вимірюється у канделах на квадратний метр (кд/м2).
3. Контрастність зображення характеризує відношення найбільш темних ділянок зображення на екрані до найбільш світлих. При контрастному зображенні це відношення повинно бути 100:1. Контрастність визначається контрастністю зображення, світлотехнічними параметрами проектора і екрана.
4. Чіткість зображення характеризує здібність людини розрізняти дрібні деталі зображення на екрані. Зображення вважається достатньо чітким, якщо на екрані можна відрізнити 50 ліній на 1 мм зображення. Конструкція лінз об’єктива не дозволяє отримати рівномірне чітке зображення на всій площі екрана. У центрі екрана чіткість на 40% вища, ніж на краях.
показує відношення мінімальної освітленості (на периферії зображення) до максимальної (у його центрі); у хороших проекторах цей показник перевищує 70%.
характеризує зручність відеозображення, що створюється проектором, і визначається числом елементів, що світяться, – пікселів рідкокристаличного дисплею або мікродзеркал. За роздільною здатністю проектори відповідають відеокартам, використовуваним у персональних комп'ютерах і робочих станціях: VGA (640х480), SVGA (800х600), XGA (1024х780), SXGA (1280х1024), UXGA (1600x1200). У кожній парі чисел перше показує число пікселів по горизонталі, а друге – по вертикалі зображення. Чим вищий дозвіл, тим менші розміри елементів, що світяться, і більш якісне зображення на екрані. Комп'ютерні презентації, підготовлені за допомогою Power Point, а також проста графіка і великі тексти SVGA (800x600).
Відео і DVD-фільми при проектуванні на екран з діагоналлю до3 м
- SVGA (800x600).
Таблиці, підготовлені в Exel, дрібні тексти, архітектурна графіка - XGA (1024х780).
Відео і DVD-фільми при проектуванні на екран з діагоналлю більше3 м
- XGA (1024х780).
CAD/CAM додатки, машино- і приладобудівні креслення, географічні карти і т.п. - SXGA (1280х1024).
7. Розміри зображення, яке отримується на екрані, або кратність збільшення проекційного апарата залежить від відстані, на якій розміщено апарат від екрана, і від конструктивних можливостей об’єктива. Математично цю залежність можна виразити так:
style='orphans: auto;text-align:start;widows: 1;-webkit-text-stroke-width: 0px;
word-spacing:0px' name=graphics25 align=bottom border=0 v:shapes="_x0000_i1025"> або
' name=graphics26 align=bottom border=0 v:shapes="_x0000_i1026">
де
– збільшення, яке дає апарат;
– проекційна відстань;
style='orphans: auto;text-align:start;widows: 1;-webkit-text-stroke-width: 0px;
word-spacing:0px' name=graphics29 align=bottom border=0 v:shapes="_x0000_i1029"> – фокусна відстань об’єктива;
– ширина екрана, яку займає зображення;
– ширина кадра проектованого об’єкта.
Більшість сучасних мультимедійних проекторів комплектується варіооб'єктивами із змінною фокусною відстанню (об'єктиви з трансфокаторами, або ZOOM-об'єктиви). Наявність ZOOM-об'єктива істотно спрощує підготовку до відеопоказів, оскільки дозволяє змінювати розмір зображення, не пересуваючи проектор. У найдосконаліших моделях об'єктиви оснащені електроприводами, що дозволяють не тільки вручну, але і за допомогою пульту дистанційного керування змінювати масштаб зображення і регулювати фокусування. Це якість особливо зручна при стельовому кріпленні проектора.
2.
Сучасні мультимедійні проектори мають, як правило, стандартний набір функціональних можливостей, серед яких:
– наявність екранного меню і пульта дистанційного;
– інверсія зображення по горизонталі й по вертикалі, що дозволяє використовувати просвітні екрани і стельове кріплення проектора, можливість настройки колірної гами, можливість підстроювання під параметри вхідних комп'ютерних і відеосигналів, можливість дистанційного керування курсором комп'ютера (інфрачервона екранна миша);
– можливість механічного коректування трапецідальних спотворень зображення (висувні ніжки або зміщуваний об'єктив),
– "електронна лупа" можливість (до 30 разів) збільшення виділеної ділянки зображення, що поступає з комп'ютера; можливість електронного коректування трапециідальних спотворень зображення, функція A/V MUTE - затемнення екрана і виключення звуку, функція «завіса» – відкриття або закриття частини зображення;
– лазерна указка, вбудована в пульт дистанційного керування;
– функція IRIS - автоматичне підстроювання яскравості зображення залежно від освітленості приміщення;
– наявність економічного режиму роботи (зменшення світлового потоку на 15-20%, що забезпечуює збільшення терміну служби лампи в 1,5-2 рази), підтримка цифрових телевізійних стандартів DVT і HDTV (телебачення високої чіткості), можливість вибору формату зображення (4:3 або 16:9), запам'ятовування установок проектора для великої кількості джерел сигналу.
^ Просто підключивши проектор до комп'ютера під керуванням Windows за допомогою USB-кабеля, можна проеціювати зображення з екрана комп'ютера. "Підключення за Допомогою USB-Кабелю і Проеціювання (Дисплей USB)".
^ Ви можете легко припинити чи продовжити проектування, відкривши або закривши перемикач заглушення сигналу аудіо/відео.
^ Після того, як живлення проектора буде вимкнено, його кабель можна одразу відключати від мережі, не чекаючи охолодження проектора.
Устаткований портом HDMI з широким діапазоном використання, наприклад, для перегляду фільмів та відеозаписів. Ви можете проектувати зображення високої якості та музичні файли шляхом приєднання до порту HDMI різноманітного RGB обладнання: DVD- плеєра, програвача дисків Blu-ray, ігрової приставки та, зазвичай, комп'ютера.
Проекційні апарати, а саме оверхед-проектори, забезпечують на екрані лише нерухомі зображення без звукового супроводу і невисокої якості, що не сприяє глибокому засвоєнню учнями екранної інформації.
Значення мультимедійного проектора полягає в тому, що його використання дає можливість позбутися недоліків апаратів статичної проекції і значно розширити види носіїв зорової й звукової інформації. Мультимедійний проектор забезпечує на екрані зображення високої якості в затемненому і незатемненому приміщеннях. Він комутується з комп’ютерами, ноутбуками, відеомагнітофонами, DVD-плеєрами, телевізорами, інтерактивними дошками, цифровими фотоапаратами, мобільними телефонами, відеокамерами.
1.Будова мультимедійного проектора
Мультимедійний проектор складається з таких основних частин:
1. Корпус.
2. Лампа проектування.
3. Об’єктив.
4. Вентилятор.
5. Гучномовець.
6. Вбудований інтерфейс (меню).
7. Блок для перетворення електричних сигналів у відеосигнали.
8. Блок для перетворення електричних сигналів в електричні сигнали звукової частоти.
9. Підсилювач відеосигналів.
10.Підсилювач аудіосигналів.
11. Органи управління на проекторі.
12. Гнізда для під’єднання джерел відео- та аудіоінформації.
13. Гнізда для під’єднання гучномовців, акумуляторів, до електричної мережі.
В основі мультимедійного проектора EPSON, що використовує технологію рідких кристалів 3LCD (Liquid Crystal Display), лежать три полісиліконові рідкокристалічні матриці просвітлювального типу на полісиліконовій основі, що виконують функції формування зображення. За принципом дії такі проектори нагадують звичайні діапроектори з тією різницею, що зображення, яке проектується на екран, формується при проходженні світлового потоку, створюваного лампою, не через слайд, а через рідкокристалічну панель. Світловий промінь від галогенової лампи спершу розкладається за допомогою системи спеціальних дзеркал на червону, зелену та блакитну складові, які проходять через відповідні рідкокристаличні матриці. Після цього три різноколірних промені знову складаються в один і направляються в об'єктив (рис. 2). При цьому кожна точка зображення є складанням трьох колірних компонентів RGB (Red, Green, Blue). Таким чином, на поляризуючій матриці для кожного кадру формується його синя, зелена або червона складова.
Рис 2. Схема проектора на полісиліконовій основі
1 – лампа з відбивачем, 2, 3, 4 – дихроїчні дзеркала-фільтри, які виділяють зі світлового потоку червоні, зелені та сині промені, 5,6,7 – рідкокристалічні матриці, 8,9,10 – кольорозмішувальний призматичний блок, 1 – проекційний об'єктив.
Важливою перевагою проекційної технології 3LCD є відносно висока точність передачі кольорів у рамках того діапазону, який взагалі може забезпечити технологія рідких кристалів. Ця точність гарантується завдяки окремій обробці трьох колірних компонентів.
Недоліками технології 3LCD є ті обмеження, які існують у рідкокристалічних матриць, а саме: ефект пам'яті, що виникає при тривалому відображенні статичного зображення, вузькі межі перенесення кольорів. До недоліків ще відноситься необхідність використання більш потужних ламп, що пов'язано з просвітлювальним типом матриць, і, відповідно, серйозніших систем охолоджування, а також наявність міжпіксельної сітки на екрані.
Основні показники якості зображення за допомогою мультимедійного проектору на екрані є:
1.Світловий потік.
2.Яскравість зображення.
3.Контрастність зображення.
4.Чіткість зображення.
5. Рівномірність освітлення
6. Роздільна здатність
7. Розміри зображення на екрані.
1. Світловий потік характеризує потужність світлового випромінювання проектора, вимірюється в люменах (лм) і залежить від потужності проекційної лампи й оптики проектора.
Світловий потік мультимедійних проекторів вимірюють в ANSI лм. Цей параметр був введений в 1982 році Американським Інститутом Національних Стандартів (ANSI) як одиниця, що характеризує середню величину світлового потоку проектора по дев'яти зонах, рівномірно розподілених за площею екрана певного розміру. Світловий потік проекторів сьогодні досягає 30 000 ANSI лм. Для приблизної оцінки необхідної потужності світлового потоку проектора можна скористатися такою емпіричною формулою: Ф = S*k, де Ф – світловий потік в ANSI, лм, S - площа екрану в кв.м, k - коефіцієнт, величина якого залежить від рівня освітленості приміщення. Для незатемнених приміщень цей коефіцієнт знаходиться в межах 500-800, для затемнених – 200-350. При цьому треба враховувати, що реальний світловий потік будь-якого проектора, як правило, на 10-20% менший за паспортний. Знаючи величину світлового потоку, ми можемо визначити, потрібне повне затемнення, напівзатемнення чи зовсім без нього. Наприклад, при світловому потоці проектора 350 лм. якість зображення в класній кімнаті буде достатньою при напівзатемненні.
2. Яскравість зображення характеризує суб’єктивне сприймання сили світла освітленого екрану. Вона залежить від світлового потоку і поверхні екрана. Яскравість вимірюється у канделах на квадратний метр (кд/м2).
3. Контрастність зображення характеризує відношення найбільш темних ділянок зображення на екрані до найбільш світлих. При контрастному зображенні це відношення повинно бути 100:1. Контрастність визначається контрастністю зображення, світлотехнічними параметрами проектора і екрана.
4. Чіткість зображення характеризує здібність людини розрізняти дрібні деталі зображення на екрані. Зображення вважається достатньо чітким, якщо на екрані можна відрізнити 50 ліній на 1 мм зображення. Конструкція лінз об’єктива не дозволяє отримати рівномірне чітке зображення на всій площі екрана. У центрі екрана чіткість на 40% вища, ніж на краях.
показує відношення мінімальної освітленості (на периферії зображення) до максимальної (у його центрі); у хороших проекторах цей показник перевищує 70%.
характеризує зручність відеозображення, що створюється проектором, і визначається числом елементів, що світяться, – пікселів рідкокристаличного дисплею або мікродзеркал. За роздільною здатністю проектори відповідають відеокартам, використовуваним у персональних комп'ютерах і робочих станціях: VGA (640х480), SVGA (800х600), XGA (1024х780), SXGA (1280х1024), UXGA (1600x1200). У кожній парі чисел перше показує число пікселів по горизонталі, а друге – по вертикалі зображення. Чим вищий дозвіл, тим менші розміри елементів, що світяться, і більш якісне зображення на екрані. Комп'ютерні презентації, підготовлені за допомогою Power Point, а також проста графіка і великі тексти SVGA (800x600).
Відео і DVD-фільми при проектуванні на екран з діагоналлю до
Таблиці, підготовлені в Exel, дрібні тексти, архітектурна графіка - XGA (1024х780).
Відео і DVD-фільми при проектуванні на екран з діагоналлю більше
CAD/CAM додатки, машино- і приладобудівні креслення, географічні карти і т.п. - SXGA (1280х1024).
7. Розміри зображення, яке отримується на екрані, або кратність збільшення проекційного апарата залежить від відстані, на якій розміщено апарат від екрана, і від конструктивних можливостей об’єктива. Математично цю залежність можна виразити так:
style='orphans: auto;text-align:start;widows: 1;-webkit-text-stroke-width: 0px;
word-spacing:0px' name=graphics25 align=bottom border=0 v:shapes="_x0000_i1025"> або ' name=graphics26 align=bottom border=0 v:shapes="_x0000_i1026">
де
– збільшення, яке дає апарат; – проекційна відстань;
style='orphans: auto;text-align:start;widows: 1;-webkit-text-stroke-width: 0px;
word-spacing:0px' name=graphics29 align=bottom border=0 v:shapes="_x0000_i1029"> – фокусна відстань об’єктива; – ширина екрана, яку займає зображення; – ширина кадра проектованого об’єкта.Більшість сучасних мультимедійних проекторів комплектується варіооб'єктивами із змінною фокусною відстанню (об'єктиви з трансфокаторами, або ZOOM-об'єктиви). Наявність ZOOM-об'єктива істотно спрощує підготовку до відеопоказів, оскільки дозволяє змінювати розмір зображення, не пересуваючи проектор. У найдосконаліших моделях об'єктиви оснащені електроприводами, що дозволяють не тільки вручну, але і за допомогою пульту дистанційного керування змінювати масштаб зображення і регулювати фокусування. Це якість особливо зручна при стельовому кріпленні проектора.
2.
Сучасні мультимедійні проектори мають, як правило, стандартний набір функціональних можливостей, серед яких:
– наявність екранного меню і пульта дистанційного;
– інверсія зображення по горизонталі й по вертикалі, що дозволяє використовувати просвітні екрани і стельове кріплення проектора, можливість настройки колірної гами, можливість підстроювання під параметри вхідних комп'ютерних і відеосигналів, можливість дистанційного керування курсором комп'ютера (інфрачервона екранна миша);
– можливість механічного коректування трапецідальних спотворень зображення (висувні ніжки або зміщуваний об'єктив),
– "електронна лупа" можливість (до 30 разів) збільшення виділеної ділянки зображення, що поступає з комп'ютера; можливість електронного коректування трапециідальних спотворень зображення, функція A/V MUTE - затемнення екрана і виключення звуку, функція «завіса» – відкриття або закриття частини зображення;
– лазерна указка, вбудована в пульт дистанційного керування;
– функція IRIS - автоматичне підстроювання яскравості зображення залежно від освітленості приміщення;
– наявність економічного режиму роботи (зменшення світлового потоку на 15-20%, що забезпечуює збільшення терміну служби лампи в 1,5-2 рази), підтримка цифрових телевізійних стандартів DVT і HDTV (телебачення високої чіткості), можливість вибору формату зображення (4:3 або 16:9), запам'ятовування установок проектора для великої кількості джерел сигналу.
^ Просто підключивши проектор до комп'ютера під керуванням Windows за допомогою USB-кабеля, можна проеціювати зображення з екрана комп'ютера. "Підключення за Допомогою USB-Кабелю і Проеціювання (Дисплей USB)".
^ Ви можете легко припинити чи продовжити проектування, відкривши або закривши перемикач заглушення сигналу аудіо/відео.
^ Після того, як живлення проектора буде вимкнено, його кабель можна одразу відключати від мережі, не чекаючи охолодження проектора.
Устаткований портом HDMI з широким діапазоном використання, наприклад, для перегляду фільмів та відеозаписів. Ви можете проектувати зображення високої якості та музичні файли шляхом приєднання до порту HDMI різноманітного RGB обладнання: DVD- плеєра, програвача дисків Blu-ray, ігрової приставки та, зазвичай, комп'ютера.
Пульт дистанційного управління призначений для управління мультимедійним проектором (рис. 8) і виконує такі функції:
– вмикає і вимикає проектор;
– вмикає і вимикає лазерну указку;
– вмикає вхід і вихід з меню;
– регулює яскравість, контрастність зображення;
– регулює збільшення зображення;
– регулює гучність;
– забезпечує управління комп’ютером, який під’єднаний до проектора;
– керує сигналом, який надходить від проектора до комп’ютера;
вмикає і вимикає мишку.
Рис. 8. Пульт дистанційного керування
Позначення найменування та функцій органів керування пульта дистанційного керування
Найменування |
Функція |
|
1 |
Кнопка  |
Вмикає і вимикає живлення проектора. |
2 |
Кнопка [Computer] |
Здійснює перехід до зображення, сигнал якого надходить із вхідного порту Комп'ютер (Computer). |
3 |
Кнопка [Video] |
При кожному натисканні на кнопку джерело зображення буде переключатися між вхідними портами Відео(Video). |
4 |
Кнопка[USB] |
При кожному натисканні на кнопку зображення буде перемикатися між Дисплей USB та Слайди. |
5 |
Кнопка [A/V Mute] |
Вмикає й вимикає відео та звук. |
6 |
Кнопка [Aspect] |
При кожному натисканні цієї кнопки змінюється співвідн. сторін екрана. |
7 |
Кнопка [Auto] |
У разі натискання під час виводу зображення з комп'ютера автоматично налаштовує параметри Трасування, Синхрон. і Позиція для отримання оптимальної якості. |
8 |
Кнопки [Page] (Down) (Up) |
• Якщо проектор приєднаний до комп'ютера USB - кабелем, то при натисканні на ці кнопки сторінки на екрані будуть перегортатися. • При проектуванні в режимі Слайди натискання на цю кнопку призведе до перегортання сторінки. |
9 |
Кнопки [E-Zoom]  |
 Збільшує
зображення, не змінюючи розміру проекції. Зменшує частини
зображення, які булизбільшені за допомогою кнопки . |
10 |
Кнопка [Menu] |
Відображає і закриває меню Конфігурація. |
11 |
Кнопки  |
Якщо на екрані відображається меню Конфігурація або Довідка, ця кнопка використовується для вибору пунктів меню і встановлення значень параметрів. Під час використання функції Бездрот. мишка покажчик мишки переміщується в напрямі натискання кнопки. |
12 |
Кнопка [Enter] |
При відображенні вікон меню Конфігурація або Довідка кнопка виконує підтвердження поточного вибору й перехід до наступного рівня. При використанні функції Бездрот. мишка діє аналогічно лівій кнопці мишки. |
13 |
Кнопка [Esc] |
Зупиняє виконання поточної функції. В разі натискання в меню конфігурації виконує перехід до попереднього рівня меню. При використанні функції Бездрот. мишка діє аналогічно правій кнопці мишки. |
14 |
Кнопки [Volume]   |
Зменшує гучність.Збільшує
гучність |
15 |
Кнопка [Help] |
Виводить на екран і закриває вікно Довідка, у якому пояснюється, як розв'язувати проблеми в разі їх виникнення. |
16 |
Кнопка [Pointer] |
Використовується для активації екранного покажчика. |
17 |
Кнопка [Num] |
Використовуються при введенні пароля. |
18 |
Кнопка [Color Mode] |
Кожне натискання цієї кнопки змінює режим кольору. |
19 |
Кнопка [User] |
Натисніть її, щоб призначити функцію, яка часто виконується, з п'яти доступних пунктів меню Конфігурація. Після натискання кнопки відобразиться призначений пункт меню/екран налаштування, де можна встановити параметри швидкого доступу до функцій. За замовчуванням призначається функція Енергоспоживання. |
20 |
Кнопка [Freeze] |
Зупиняє й продовжує відтворення зображення. |
21 |
Кнопки з цифрами |
Використовуються при уведенні пароля. |
22 |
Кнопка [Search] |
Здійснює перехід до наступного джерела сигналу, підключеного до проектора, і виводить зображення на екрані. |
23 |
Зона сигналу дистанційного керування |
Передає сигнали пульта дистанційного керування. |
4.
Підключивши проектор до комп'ютера зі встановленою операційною системою Windows за допомогою кабелю USB, можна проеціювати зображення з комп'ютера на екран. Ця функція називається Дисплей USB. Для виводу зображень з комп'ютера потрібно лише підключити його до проектора за допомогою кабелю USB.
Послідовність дій (рис.9)
1.
Увімкніть комп'ютер.
Увімкніть комп'ютер.
2.
Підключіть кабель живлення (у комплекті постачання).
Підключіть кабель живлення (у комплекті постачання).
3.
Увімкніть проектор.
Увімкніть проектор.
4.
Відкрийте перемикач заглушення сигналу аудіо-відео.
Відкрийте перемикач заглушення сигналу аудіо-відео.
5. Підключить USB- кабель, що входить до комплекту постачання. При виведенні звуку з гучномовця проектора підключіть аудіокабель до входу Аудіо (Audio)
style='orphans: auto;text-align:start;widows: 1;-webkit-text-stroke-width: 0px;
word-spacing:0px' name=graphics36 align=bottom border=0 v:shapes="_x0000_i1044">Рис. 9. Підключення мультимедійного проектора за допомогою USB- кабелю
5.
Мультимедійні проектори використовуються в загальноосвітніх школах, професійно-технічних училищах, позашкільних навчальних закладах при викладанні всіх навчальних дисциплін і проведенні різних форм позакласної роботи для відтворення на екрані із звуковим супроводом різноманітних видів відеоінформації. До них можна віднести такі:
1. Навчальні кінофільми, записані на кінострічку. За допомогою кінопроектора, відеокамери і телевізора відеоінформація подається на мультимедійний проектор, а звідти – на екран.
2. Навчальні кінофільми, записані на відеомагнітну стрічку, оптичний диск (відеоформату), жорсткий диск (вінчестер), флеш-диск. Кінофільми подаються на мультимедійний проектор за допомогою відеомагнітофона, DVD-плеєра і комп’ютера, а з нього демонструються на екрані.
3. Навчальні телевізійні фільми, які зняті за допомогою відеокамери і записані на відеомагнітну стрічку, оптичний диск (відеоформату), жорсткий диск (вінчестер), флеш-диск. Використовуючи відповідно відеомагнітофон, DVD-плеєр і комп’ютер, надсилаємо телеінформацію на мультимедійний проектор, а потім з нього на екран.
4. Навчальні телевізійні передачі безпосередньо з телевізора або записані на відеомагнітну стрічку, оптичний диск (відеоформату), жорсткий диск (вінчестер), флеш-диск. Як і при демонструванні телевізійних фільмів, відеоінформація надходить з телевізора, відеомагнітофона, DVD-плеєра, комп’ютера на мультимедійний проектор, а звідти – на екран.
5. Телевізійні передачі художнього, технічного, природничого, математичного, історичного, мовно-літературного, музичного, політичного та виховного напрямів і змісту, які йдуть у прямому ефірі або записані на відповідні носії інформації. Їх систематичний перегляд значно доповнить, розширить і поглибить знання, вміння і навички учнів, отримані в процесі навчальної діяльності, сприятиме національному вихованню і розвитку. Джерелами цих передач є телевізор, відеомагнітофон, DVD-плеєр, комп’ютер, відеокамера.
6. Прямі телевізійні передачі з місця подій та їх перегляд на великому екрані за допомогою мультимедійного проектора. До таких передач можна віднести такі:
– урочистості з нагоди державних свят, відзначення ювілейних дат;
– олімпійські ігри, першість світу, континентів, регіонів, держав, України з різних видів спорту;
– виступи мистецьких колективів, груп, індивідуальних виконавців, колективів художньої самодіяльності на концертах, конкурсах, змаганнях;
– дослідження та освоєння Всесвіту, небесних тіл, космічного простору, польоти космічних кораблів та апаратів;
– інтерв’ю з видатними вченими, політичними діячами, цікавими людьми;
– телевізійні репортажі з музеїв, виставок, конкурсів, змагань, презентацій, концертів, різних масових заходів.
Для отримання на великому екрані за допомогою мультимедійного проектора прямих телевізійних передач з місця подій використовують відеокамеру та телевізор.
При можливості прямі телевізійні передачі з місця подій можна записати на відеомагнітну стрічку, оптичний диск (відеоформату), жорсткий диск (вінчестер), флеш-диск, а потім через відеомагнітофон, DVD-плеєр і комп’ютер за допомогою мультимедійного проектора відтворити на екрані.
При викладанні загальноосвітніх і спеціальних навчальних дисциплін, ураховуючи їх зміст, у навчальний і позанавчальний час за допомогою мультимедійного проектора можна демонструвати на екрані відеоінформацію із звуковим супроводом. При цьому вона повинна бути записана на відповідні носії інформації. В окремих випадках її можна переглядати у прямому ефірі.
1. Прочитайте керівництво користувача
Дотримуйте інструкції з експлуатацій.
^
Цей пристрій дозволяється підключати тільки до такого типу джерела живлення, напруга якого не перевищує допустимого діапазону, вказаного на маркувальній табличці і шнурі живлення.
^
Забороняється дивитися в об'єктив під час роботи лампи. Яскраве світло, випромінюван лампою, може ушкодити органи зору.
4. Вентиляція
Отвори в корпусі пристрою призначені для вентиляції пристрою і забезпечують надійну його роботу та захист від перегріву. Забороняється закривати ці отвори, поміщаючи виріб на ліжко, диван, підстилку або аналогічну поверхню. Цей виріб забороняється розміщувати в закритому просторі, наприклад, книжковій шафі або на вбудованій полиці, якщо не забезпечена достатня вентиляція.
^
Цей виріб слід розташовувати оддалік джерел тепла, наприклад, радіаторів, опалювальних батарей, нагрівальних плит і інших пристроїв, які випромінюють тепло (зокрема підсилювачів).
6. Волога
Забороняється експлуатувати цей виріб поблизу джерел води і вологи.
7. Очищення
Перш ніж приступити до очищення виробу, від'єднайте його від розетки мережі живлення. Забороняється застосовувати рідкі й аерозольні миючі засоби. Для очищення слід застосовувати м'яку тканину.
^
Кабелі живлення слід прокладати в місцях, де на них неможливо буде наступити або передавити важкими предметами. Особливу увагу потрібно приділити вилкам, розеткам і місцям з'єднання кабелю живлення з пристроєм.
9. Перевантаження
Забороняється підключати надмірне навантаження до розеток мережі живлення; для зниження ризику ураження електричним струмом забороняється використовувати полярну вилку з подовжувальними шнурами, штепсельними або іншими розетками, за винятком тих, які оснащенні заземленням і в які контакти вилки можуть бути вставлені повністю, не допускаючи їх оголення. Інакше існує небезпека ураженням електричним струмом і виникнення пожежі.
Висновок
В час розвитку комп'ютерних технологій використання
мультимедійних проекторів на відкритих уроках та інших заходах є досить частим
явищем.
Це зручний прилад який в парі з комп'ютером та будь-яким екраном є чудовим засобом демонстрації статичних та динамічних зображень.
Це зручний прилад який в парі з комп'ютером та будь-яким екраном є чудовим засобом демонстрації статичних та динамічних зображень.
Використана література:
2.http://vmosvita.at.ua/publ/vchiteljam/vikoristannja_multimedijnogo_proektora_ta_interaktivnoji_doshki_na_urokakh_geografiji/2-1-0-43
Комментариев нет:
Отправить комментарий
